MSI expandió hace poco sus refrigeraciones líquidas integradas (RLI) con un modelo de buen rendimiento como es el MAG CoreLiquid I360 de este análisis. Es un modelo que intenta aportar un diseño del bloque de agua un poco más particular, a la vez que ofrece mucha iluminación ARGB a la propia caja a través de los ventiladores del radiador.
Videoanálisis
Desembalado y características
La MAG CoreLiquid I360 llega en una caja negra y gris bastante ancha por el tamaño del radiador que incluye, de triple ventilador, o «360 mm» como se refiere la gente a ellas, aunque realmente suelen medir más sobre los 400 mm. No muestra información en su portada, pero en un lateral incluye todos los datos técnicos de la bomba, radiador y ventiladores.
Al abrirla se puede ver un libreto de información legal, y debajo de una plancha protectora se puede ver la bandeja de cartón con la RLI debidamente protegida por bolsas y una caja de plástico con toda la tornillería y enganches necesarios para instalarla en los zócalos LGA1150, LGA1151, LGA1155, LGA1200, LGA1156, LGA1700, LGA1851, AM4 y AM5. También se incluye un embellecedor para el lateral de la RLI con la idea de ocultar lo antiestético que pueda ser ver los cables de conexión en cascada entre los ventiladores.
| MSI MAG CoreLiquid I360 de MSI | |
|---|---|
| Radiador | 394 mm × 125.6 mm × 27 mm |
| -Material | aluminio, en color negro |
| Peso | 1870 g (bomba, radiador y ventiladores) |
| Ventiladores | tres |
| -Tamaño | 120 mm × 120 mm × 25 mm |
| -Velocidad | 0-2350 r. p. m. |
| -Presión máx. | 3.61 mmH2O |
| -Caudal máx. | 120.12 m3/h (70.7 CFM) |
| Bloque de CPU | 62.45 mm × 69.1 mm × 74 mm |
| -Velocidad | 400-3400 r. p. m. |
| -Tubos | 400 mm |
| Zócalos | LGA1150, LGA1151, LGA1155, LGA1200, LGA1156, LGA1700, LGA1851, AM4, AM5 |
| PVPR | 140 dólares (sep. 2024) |
El radiador tiene un grosor de 27 mm y una longitud de 394 mm, por lo que junto a los ventiladores de 25 mm no debería de haber problema a la hora de instalarlo en cualquier caja mínimamente adaptada. Los tubos de conexión con el bloque de la CPU tienen una longitud de 400 mm, por lo que la posición natural de instalación sería la parte superior de una semitorre estándar.
Los ventiladores están conectados en cascada con cables cortos y el embellecedor de plástico los ocultará totalmente. Del radiador sale un cable forrado no demasiado corto con un conector de cuatro pines para el control de los mismos desde un cabezal de la placa base y otro ARGB. Desde el bloque de CPU también hay un cable similar con los dos mismos cabezales, así como un tercero ARGB para conectarle en cascada el del radiador.
La placa de contacto del bloque de CPU es de cobre con un diámetro de 50 mm por lo que cubrirá sin problemas toda la tapa de los procesadores de AMD e Intel. Los tubos incluidos son antievaporación, aunque no se pueda eliminar totalmente, y resistentes al desgaste, con un revestimiento con nailon entrelazado. Los rodamientos de la bomba son de tipo LDB de buena calidad.
Los ventiladores tienen una buena iluminación ARGB, pero además son de rendimiento medio. Funcionan hasta a 2350 r. p. m., con un caudal máximo de 120.12 m3/h (70.7 CFM) y una presión máxima de 3.61 mmH2O, con un consumo típico de 2.4 W cada uno, más lo que consuma la iluminación. La bomba funciona hasta a 3400 r. p. m. y tiene un consumo máximo de 6 W y típico de 3.84 W.

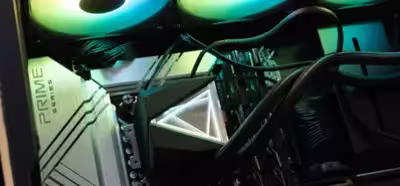

El diseño del conjunto es bastante estándar, aunque se agradece que se reduzcan los cables para conectar a la placa base y el enfundado de los tubos. El bloque de CPU tiene un diseño «infinito» con espejos en la parte superior y lateral derecho así como unas franjas de iluminación ARGB para darle ese efecto «infinito». Es una refrigeración de buen diseño y vistosa.
Montaje
El montaje de la CoreLiquid I360 está simplificado y es prácticamente igual para los distintos zócalos de AMD e Intel. En mi caso he usado el montaje para el LGA 1700 de Intel, y usa un sistema igual a anteriores refrigeraciones de la compañía y a las de otras compañías. El retenedor trasero es el mismo para todos los zócalos pero se tiene que mover unas piezas en los extremos de las cuatro esquinas en función de la refrigeración a instalar. En el caso del LGA 1700, hay que ponerlas totalmente en el exterior.
Una vez puesto el retenedor se sujeta con cuatro tornillos de soporte que se pueden apretar a mano. El retenedor queda extrañamente un poco suelto, pero no es importante porque al final del montaje quedará totalmente fijo. Una vez puesto el retenedor se puede poner el radiador, siendo en la parte superior la preferente. No da para ponerlo en la frontal con los tubos en la parte inferior para evitar los gorgoteos que se pueden producir al poner los tubos en la parte superior.
En la colocación del radiador se echa en falta la inclusión de arandelas, que no son caras y permiten mejorar el agarre de los tornillos a la caja. No son indispensables, pero en algunas cajas podría ser necesario, aunque los tornillos son de cabeza plana y un poco más ancha de lo normal, pero aun así no habría molestado la inclusión de la arandelas. Una vez montada se puede poner el embellecedor de plástico en el lateral.
El siguiente paso sería poner la pasta térmica proporcionada por MSI, que para el procesador que es, un Core i7-12700K, prefiero trazar una línea recta a lo largo del procesador. Luego se pone el bloque de CPU sobre el procesador y se van poniendo los cuatro tornillos moleteados, pero solo marcando la posición sin apretarlos del todo, y poniéndolos formando un aspa. Luego ya se da un repaso para apretarlos con la mano hasta que quede bien fija, y una última pasada con un destornillador.
Solo queda conectar los cables. He puesto el ARGB del bloque de CPU al ARGB del radiador por comodidad, y lo he puesto en un cabezal que queda al lado del cabezal de cuatro pines al que le he conectado la bomba de agua. El conector de cuatro pines de los ventiladores del radiador se lo he puesto al cabezal de CPU de la placa base. Listo, montaje hecho.
Los cables habría que esconderlos un poco, pero como van con un forrado de malla quedan bastante mejor que si fueran cables sueltos con sus poco vistosas coberturas de plástico. No he visto ningún problema en el montaje, ha sido relativamente rápido porque es como muchos otros de las RLI, y al final se va a tiro hecho. He revisado el montaje del resto de zócalos y es un montaje igual debido a ese retenedor común para todos los zócalos.
Pruebas
El equipo de pruebas incluye una placa base Prime Z690-P de ASUS, 32 GB (dos de 16 GB) de DDR5-6400 CL 34 de Kingston, un Core i7-12700K, una fuente RM1000x Shift de Corsair, tres unidades M.2 2280 PCIe 3.0 y 4.0, y una SATA. He hecho las pruebas con la tapa lateral puesta de una caja H7 Flow para que sea una prueba más realista, la cualtiene cuatro ventiladores AF120 Slim de Corsair puestos y funcionando a 800-900 r. p. m. por lo que no se les oye y por tanto no introducen ruido adicional. El nivel de ruido lo he medido a un metro de distancia del lateral de la caja. Para las pruebas en juegos he recurrido a la RTX 4090 de PNY.
CPU
En Cinebench R23 haciendo pasar la prueba de treinta minutos el procesador suele andar entre los 70-71 ºC (∆43-44 ºC), teniendo en cuenta una temperatura ambiente de 27 ºC. El consumo de la CPU se sitúa en torno a los 165 W, y el equipo se sitúa en torno a los 260 W. En esta situación los ventiladores del radiador están a unas 1100 r. p. m. con un ruido del conjunto de 33 dB. Se nota que están puestos, pero no es nada molesto teniendo el equipo debajo de la mesa, a la izquierda. La bomba de agua funciona a 3550 r. p. m.
Si se retira la tapa de la caja la temperatura se mantiene similar. En reposo el procesador está a 31 ºC (∆4 ºC), mientras que en tareas ofimáticas, navegación y cosas similares de poca envergadura cambia mucho entre los 37-43 ºC (∆10-16 ºC), por lo que el funcionamiento es silencioso, sin ningún tipo de ruido de fondo.
| Cinebench R23 (165 W) | Temperatura | Ruido | Ventilador/es | N.º vents. |
| MAG CoreLiquid I360 | ∆44 ºC | 33 dB | 1525 r. p. m. | 3 |
| Liquid Freezer III 360 A-RGB | ∆44 ºC | 33 dB | 1300 r. p. m. | 3 |
| Freezer 36 | ∆54 ºC | 32 dB | 1872 r. p. m. | 2 |
| MAG CoreLiquid 240R v2 | ∆44 ºC | 33 dB | 1300 r. p. m. | 2 |
| MAG CoreLiquid E360 | ∆44 ºC | 32 dB | 1100 r. p. m. | 3 |
| LIQMAXFLO 360 | ∆44 ºC | 32 dB | 1250 r. p. m. | 3 |
| Freezer i35 | ∆57 ºC | 40 dB | 1800 r. p. m. | 1 |
| A115 | ∆46 ºC | 31 dB | 1150 r. p. m. | 2 |
| iCUE Link H100i LCD | ∆47 ºC | 34 dB | 1400 r. p. m. | 2 |
En juegos
Si se pasa a jugar, la situación es siempre mejor, y para ello he escogido Cyberpunk 2077 para dar algunos datos de interés. Con la RTX 4090, con resolución UHD y calidad gráfica 'ultra', la temperatura de la CPU se sitúa sobre los 45-48 ºC (∆18-21 ºC), con los ventiladores funcionando a unas 1100 r. p. m., y con un ruido inferior a los 30 dB teniendo en cuenta el conjunto del equipo, con picos que pueden irse a los 53 o 54 grados, pero su funcionamiento es igualmente silencioso.
La GPU en esta prueba suele estar sobre los 68-70 ºC (∆40-42 ºC), y el equipo está consumiendo sobre los 520-580 W dependiendo del momento. Si se abre la tapa lateral del equipo la temperatura de la GPU puede bajar uno o dos grados manteniéndose similar la de la CPU, por lo que no hace falta modificar el funcionamiento de los ventiladores de la caja.
| Cyberpunk 2077 | T.ª CPU | Ruido | Ventilador/es |
| MAG CoreLiquid I360 | ∆21 ºC | ≤30 dB | 1100 r. p. m. |
| Liquid Freezer III 360 A-RGB | ∆22 ºC | ≤30 dB | 900 r. p. m. |
| Freezer 36 | ∆35 ºC | 30 dB | 1200 r. p. m. |
| MAG CoreLiquid 240R v2 | ∆29 ºC | 30 dB | 1100 r. p. m. |
| MAG CoreLiquid E360 | ∆28 ºC | 32 dB | 800 r. p. m. |
| LIQMAXFLO 360 | ∆30 ºC | ≤30 dB | 1000 r. p. m. |
| Freezer i35 | ∆47 ºC | 38 dB | 1700 r. p. m. |
| A115 | ∆31 ºC | 33 dB | 1000 r. p. m. |
| iCUE Link H100i LCD | ∆27 ºC | 31 dB | 1000 r. p. m. |
Prueba con sobrefrecuencia
Nunca he conseguido subir mucho las frecuencias del Core i7-12700K que tengo en modo manual, por lo que de manera fácil, sencilla y cortesía del BIOS de ASUS en automático. Si se pone la posición OC Tuner II en la UEFI, los núcleos P se ponen a 4.9 GHz, y los núcleos E a 3.9 GHz, el consumo pasa a unos 210-225 W, con tendencia a estar sobre los 215 W en Cinebench R23, por lo que la diferencia ronda los 50-60 W, aunque eso significa desplazar al procesador de su curva de voltaje y por tanto termina calentándose bastante más.
En este escenario la temperatura es de unos 86-88 ºC (∆59-61 ºC) con algún pico de 89 ºC, con un funcionamiento de los ventiladores a 2150 r. p. m. y un ruido sobre los 42 dB. Los ventiladores tienen algo de margen para alcanzar los 2350 r. p. m. máximos que tienen, por lo que las temperaturas podrían ser inferiores con algo más de ruido, pero también podría refrigerar un procesador de mayor consumo, sobre los 250 W, como un Core i9-14900K, con pocos problemas.
| Cinebench R23 (215 W) | Temperatura | Ruido | Ventilador/es |
| MAG CoreLiquid I360 | ∆60 ºC | 42 dB | 2150 r. p. m. |
| Liquid Freezer III 360 A-RGB | ∆59 ºC | 37 dB | 1800 r. p. m. |
| Freezer 36 | ∆72 ºC | 37 dB | 1800 r. p.m. |
| MAG CoreLiquid 240R v2 | ∆58 ºC | 40 dB | 1600 r. p. m. |
| MAG CoreLiquid E360 | ∆59 ºC | 39 dB | 1530 r. p. m. |
| LIQMAXFLO 360 | ∆59 ºC | 37 dB | 1850 r. p. m. |
| A115 | ∆63 ºC | 39 dB | 1600 r. p. m. |
| iCUE Link H100i LCD | ∆59 ºC | 38 dB | 1450 r. p . m. |
Cambio de pasta térmica
Normalmente los análisis de las refrigeraciones los hago con la pasta térmica de serie, pero me gusta cambiarla por otra mejor. Ahora mismo uso la MX-6 de ARCTIC, que tiene una gran relación calidad-precio. Tras limpiar adecuadamente la pasta térmica de MSI y aplicar esta MX-6 de ARCTIC, las temperaturas han bajado en la prueba de sobrefrecuencia, que es el motivo por el que se podría querer usar una pasta térmica mejor. Se mantiene sobre los 85 ºC de manera más estable, con bajadas a los 80-83 ºC y máximos de 86 ºC.
| Cinebench R23 (215 W) | Temperatura | Ruido | Ventilador/es |
| Pasta térmica de MSI | ∆60 ºC | 42 dB | 2150 r. p. m. |
| MX-6 de ARCTIC | ∆58 ºC | 40 dB | 2000 r. p. m. |
Con las frecuencias de serie del procesador, que lo deja en un consumo sobre los 160-165 W, solo mejora un grado la temperatura con una ligera reducción del ruido. Está mucho más estable en los 70 ºC y en principio en este uso no hay casi mejora al usar la MX-6.
| Cinebench R23 (165 W) | Temperatura | Ruido | Ventilador/es |
| Pasta térmica de MSI | ∆44 ºC | 33 dB | 1525 r. p. m. |
| MX-6 de ARCTIC | ∆43 ºC | 32 dB | 1480 r. p. m. |
Conclusión
El sector de las refrigeraciones líquidas integradas es muy competitivo porque son una forma fácil de despejar el interior de las cajas añadiéndoles además vistosidad a través de la iluminación ARGB del bloque de CPU y los ventiladores del radiador. Pero con esa alta competitividad también se intenta innovar en el diseño, lo más característico, y hay un par de detalles que me han gustado bastante de este modelo.
Por un lado, el embellecedor para ocultar el lateral ventiladores del radiador. En algunas cajas, pero dependiendo de cómo se coloquen, pueden verse demasiado esos cables y no queda bonito. Por otro, los espejos del bloque de CPU con su efecto «infinito» de líneas ARGB, aunque esto ya cae dentro de los gustos personales de cada uno.
Entrando en el rendimiento térmico de esta RLI, es bastante bueno con una temperatura de funcionamiento del 12700K a carga completa (165 W) que es la mejor de las refrigeraciones que he probado últimamente. Siempre intento fijar unos 70 ºC para conseguir un ruido lo más cerca de 30 dB como sea posible, y lo consigue sin problemas. Prefiero que no hagan ruido a que la CPU funcione innecesariamente a la menor temperatura posible.
Para los que busquen lo contrario que yo, también es una buena refrigeración. En equipos con procesadores con consumos que vayan a los 215-220 W puede mantener una buena temperatura pero puede resultar una refrigeración ruidosa con 42 dB para mantener al procesador sobre los 87 ºC. Es la temperatura de un 12700K con sobrefrecuencia, que es una temperatura que no se puede extrapolar a un 14900K porque tienen una curva de voltaje distinta porque son chips con un cribado totalmente distinto.
El único aspecto gris que le veo es la pasta térmica. La incluida está bien, pero con un cambio a una como la MX-6 de ARCTIC, que es muy buena y muy barata, se pueden reducir un par de grados la temperatura. En procesadores de alto consumo significa una reducción notable del ruido que producen los ventiladores, que no son los mejores del mercado en este aspecto.
Como he dicho antes, el sector de las RLI es muy competitivo y por tanto prima mucho más la relación entre el precio y su rendimiento térmico, pero las florituras del diseño son también buscadas por muchos usuarios. El sistema de cables y el embellecedor de los ventiladores, junto con el bloque de CPU, me parecen elementos positivos estéticamente hablando, pero van a encarecer el producto final.
Con un PVPR de 140 dólares es un buen pico adicional frente a buenos modelos de rendimiento similar que andan en un PVP sobre los 90-100 dólares, modelos en que por ejemplo no se gestiona bien los cables de los ventiladores, pero habrá usuarios que paguen gustosos el extra por esta MAG CoreLiquid I360. Su PVP tendría que ajustarse a la baja diez o veinte dólares para llegar a un punto en el que no se le pudieran poner muchas pegas, pero como todo ha subido un 20 % en los últimos dos años hay que tener en cuenta que los productos nuevos lo llevan incluido, así que sigue siendo complicado comparar los nuevos lanzamientos con los productos que llevan tiempo en el mercado.
