Nvidia mantiene un férreo control en el sector de las tarjetas gráficas de gama alta, y lo ha revalidado aún más con la presentación y venta de la GTX 1070 Ti. Es un modelo que compite directamente tanto con la Radeon RX Vega 56 como la RX Vega 64 de AMD, pero también lo hace con la GTX 1080 de la propia Nvidia. Pero a diferencia de las RX Vega, los modelos personalizados han llegado en gran cantidad y con buena disponibilidad.

El tipo de tarjeta gráfica de la GTX 1070 Ti se suele poner a la venta cuando la irrupción de una nueva generación de tarjetas gráficas está a unos meses de distancia, pero bien es cierto que esta GTX 1070 Ti se ha convertido en un gran éxito durante las navidades. Una potencia cercana a la GTX 1080, con buena disponibilidad y una buena relación potencia-precio la convierten en una de las primeras opciones de compra para quien quiera renovar tarjeta gráfica por un modelo de gama alta.

Con la entrada del año nuevo ha vuelto a haber problemas de desabastecimiento de tarjetas gráficas, afectando nuevamente a las Radeon RX de AMD, las GeForce GTX, lo que incluye a esta GTX 1070 Ti de Nvidia, que como recién llegada al mercado ha salido perjudicada.

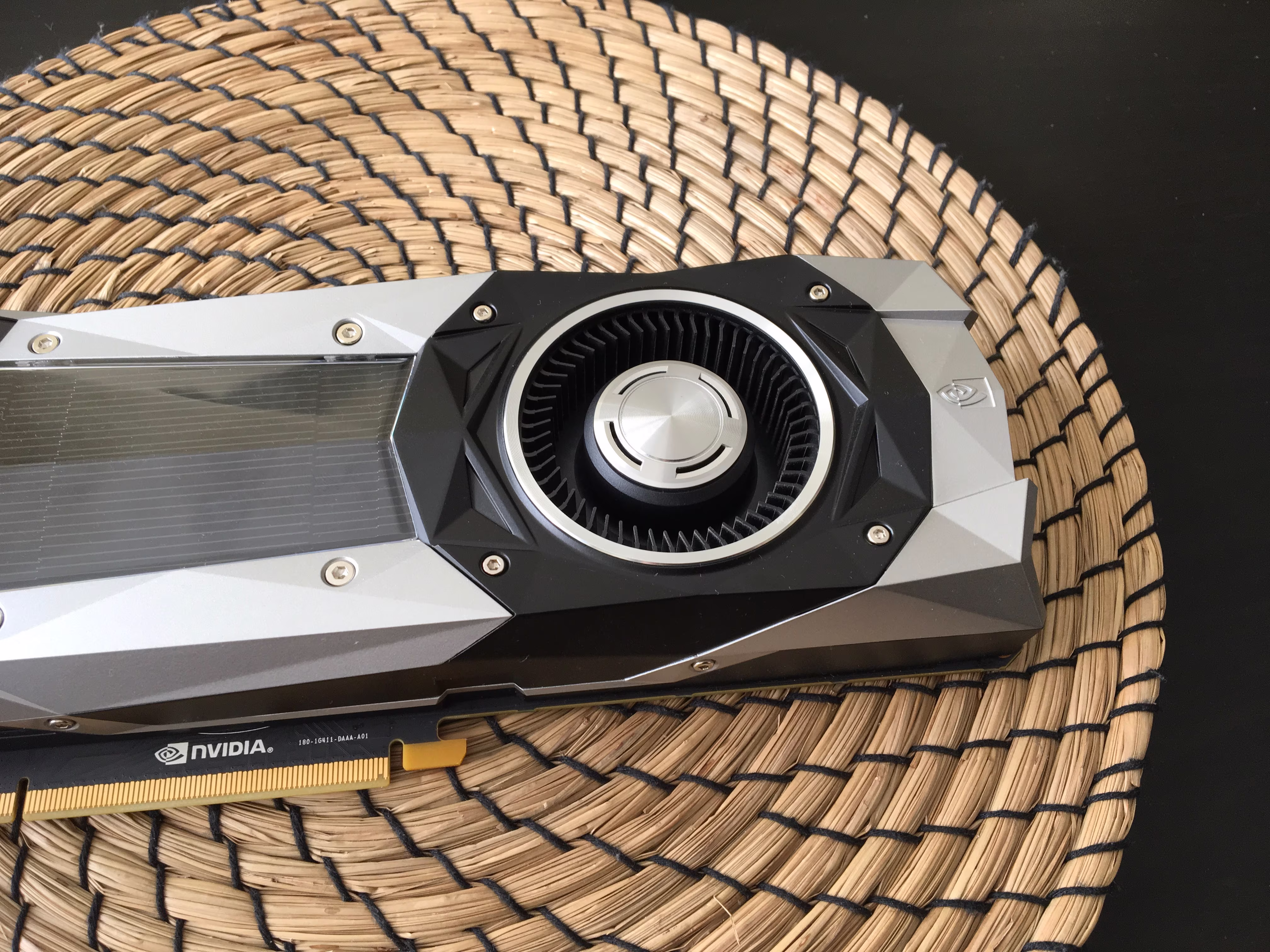

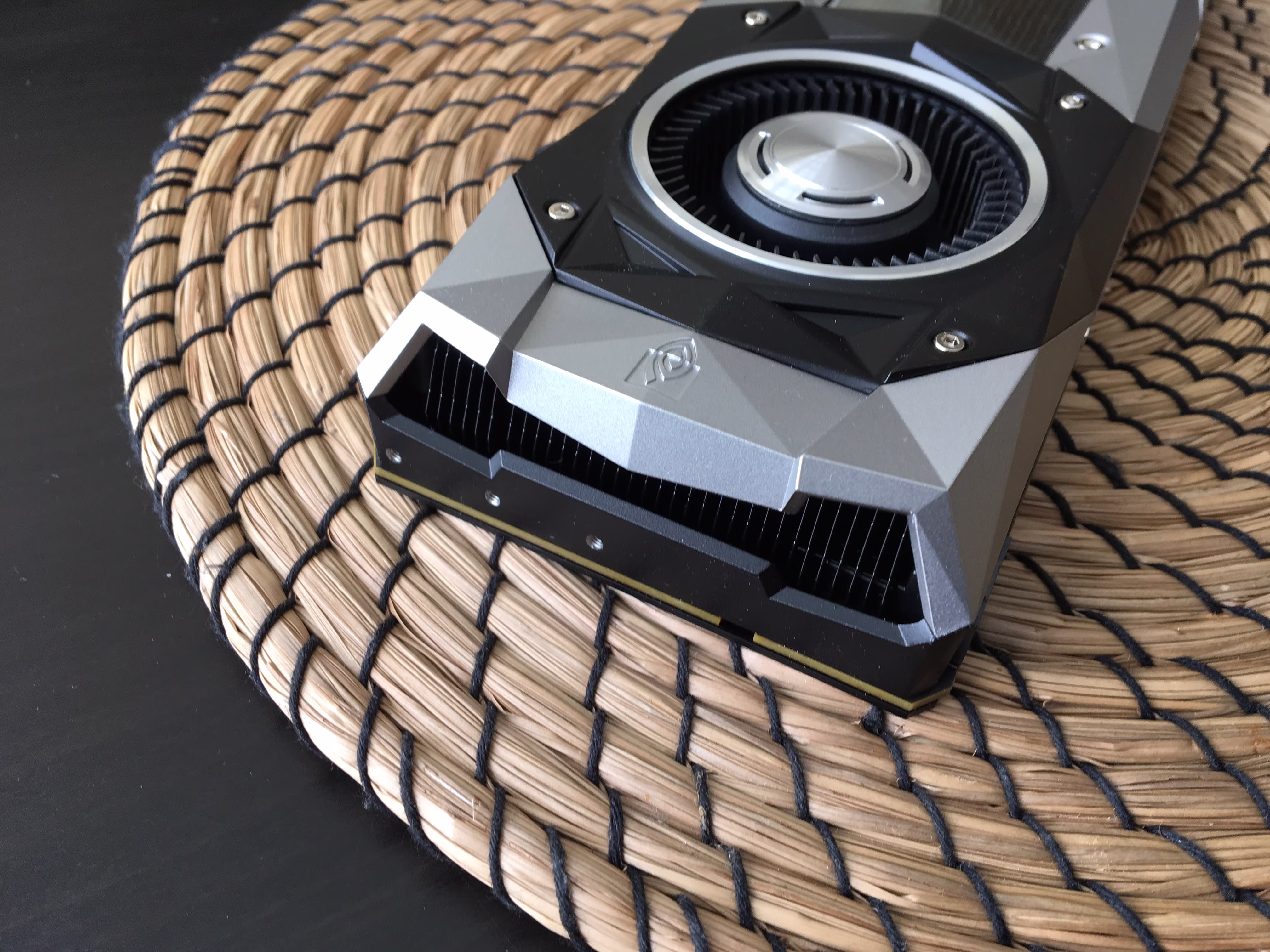

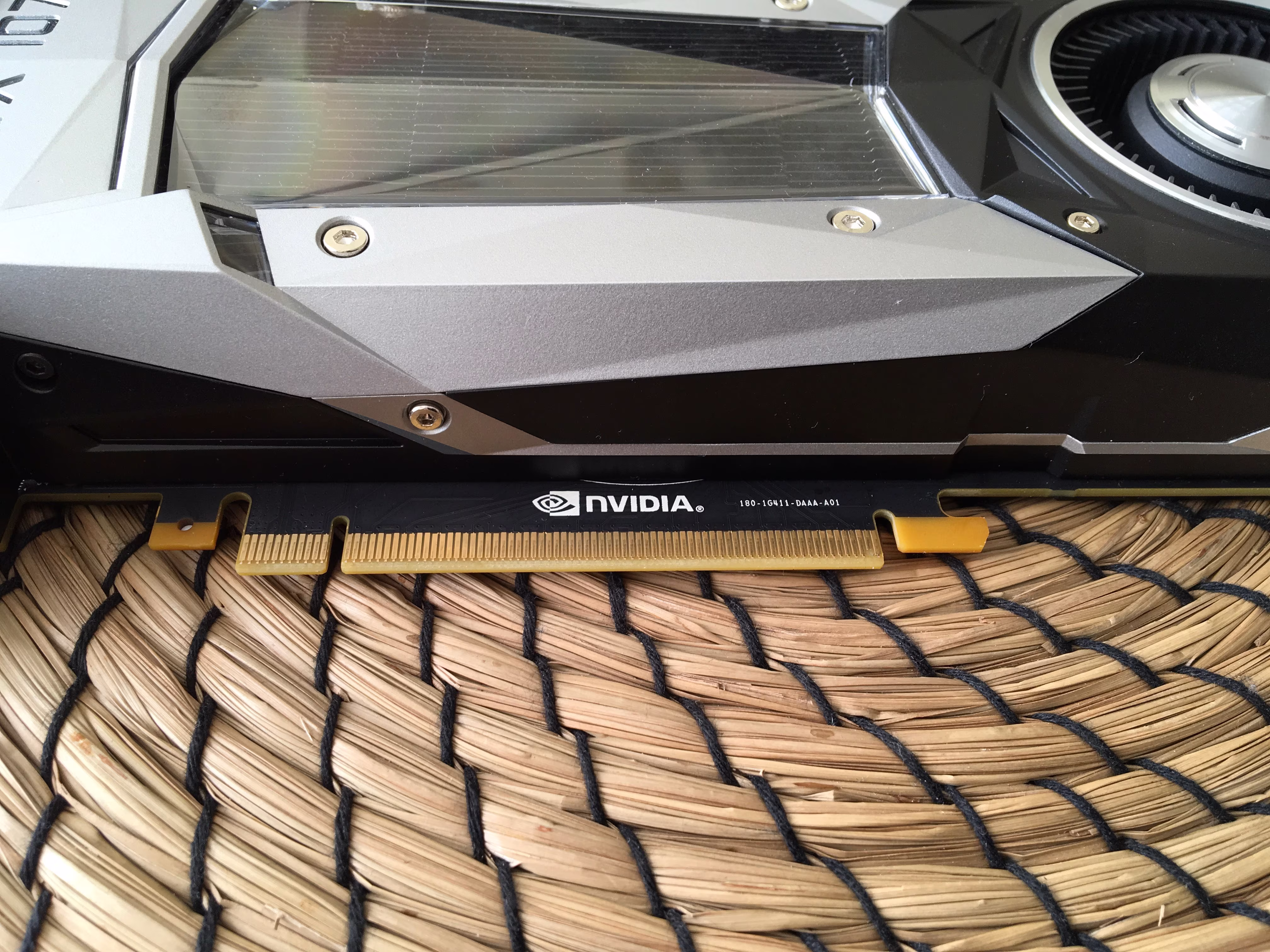

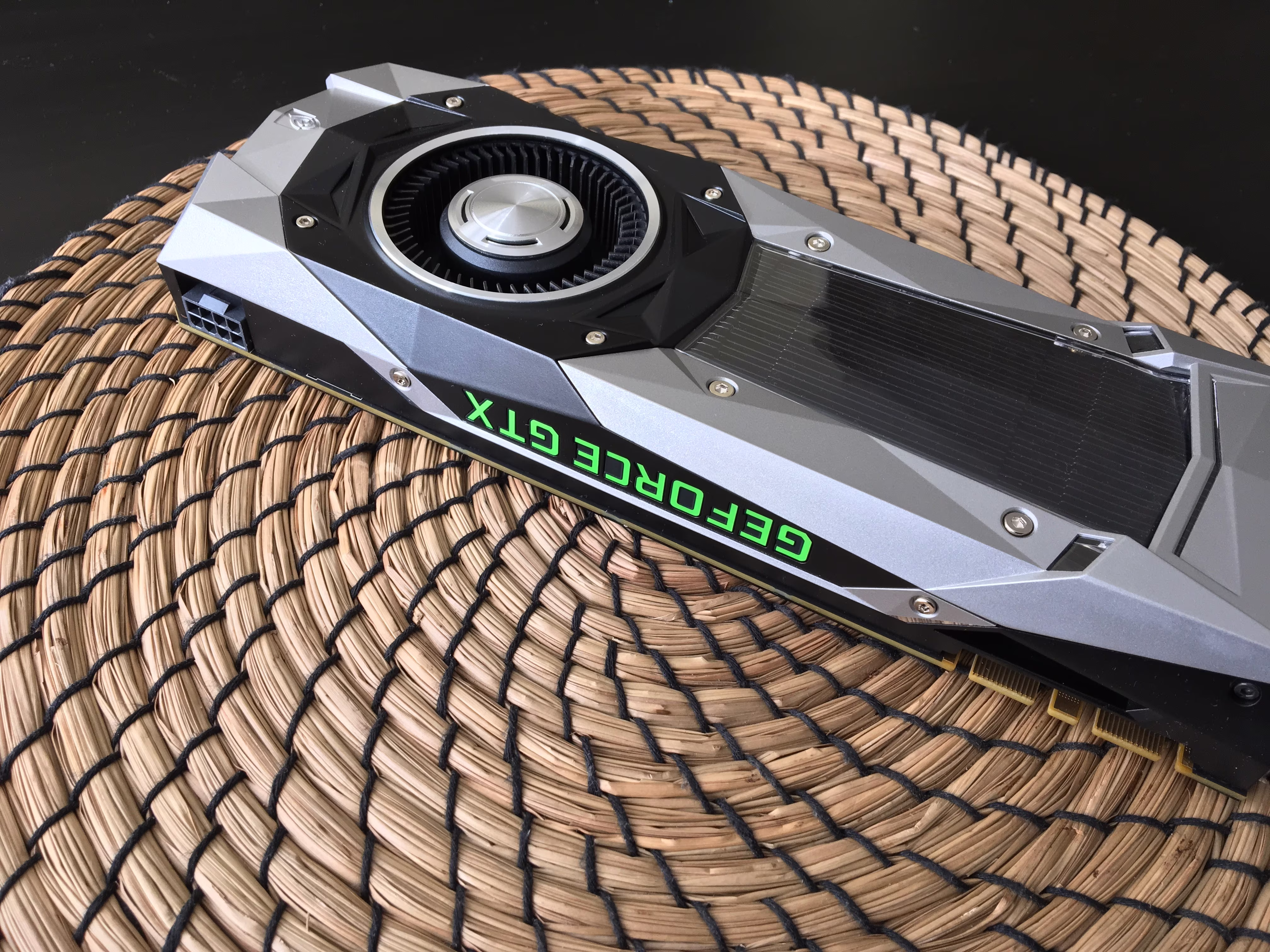

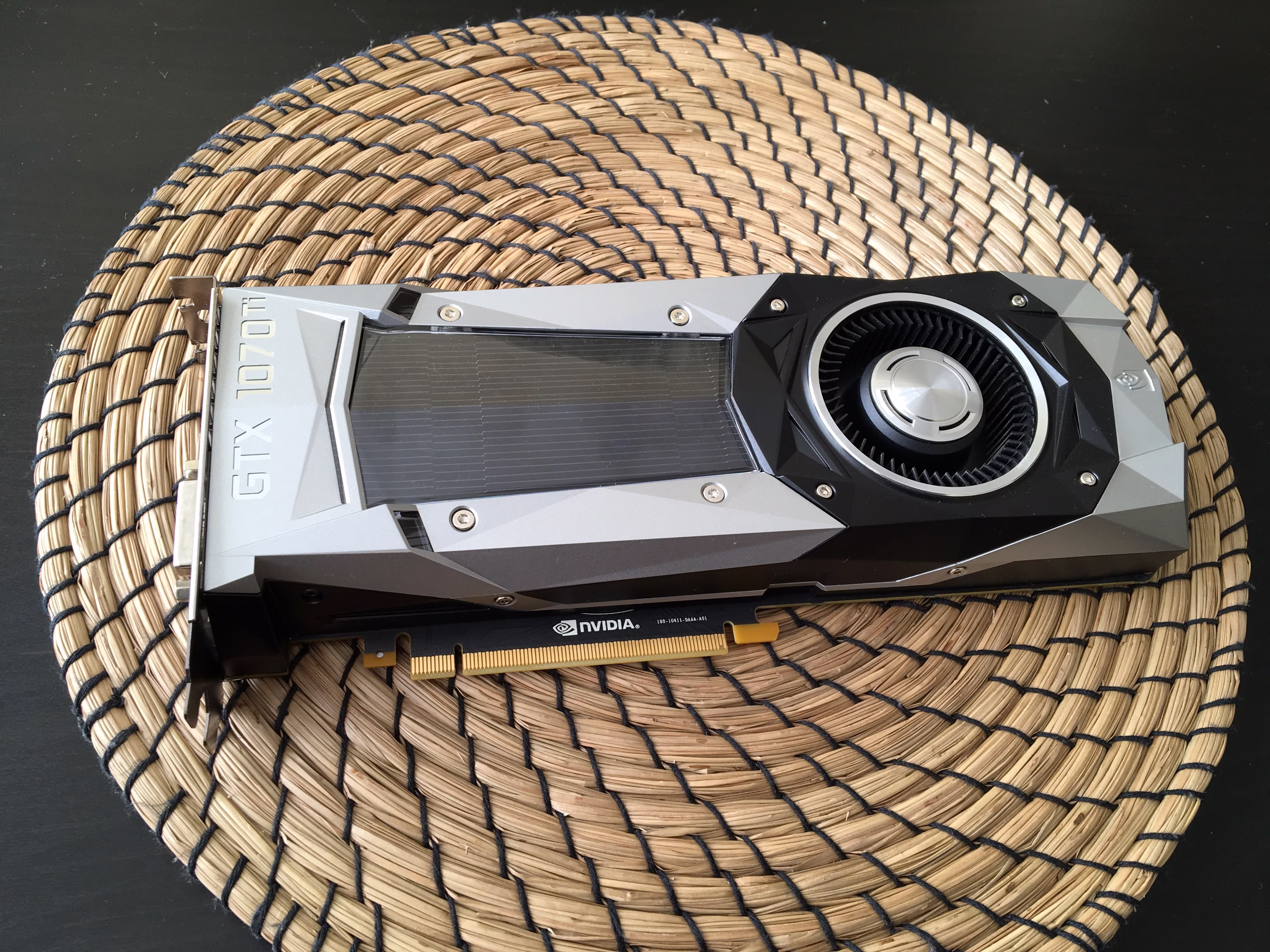

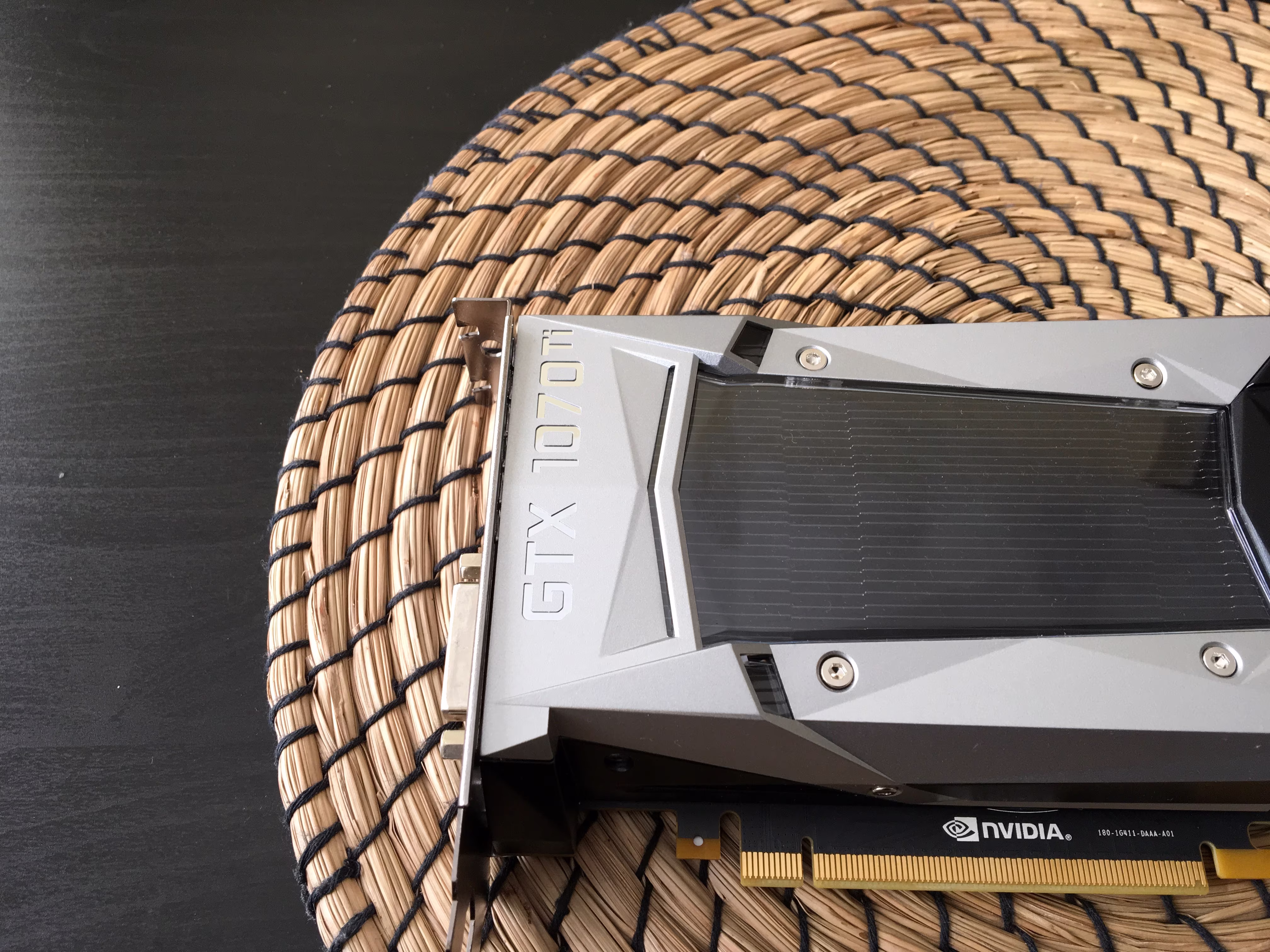

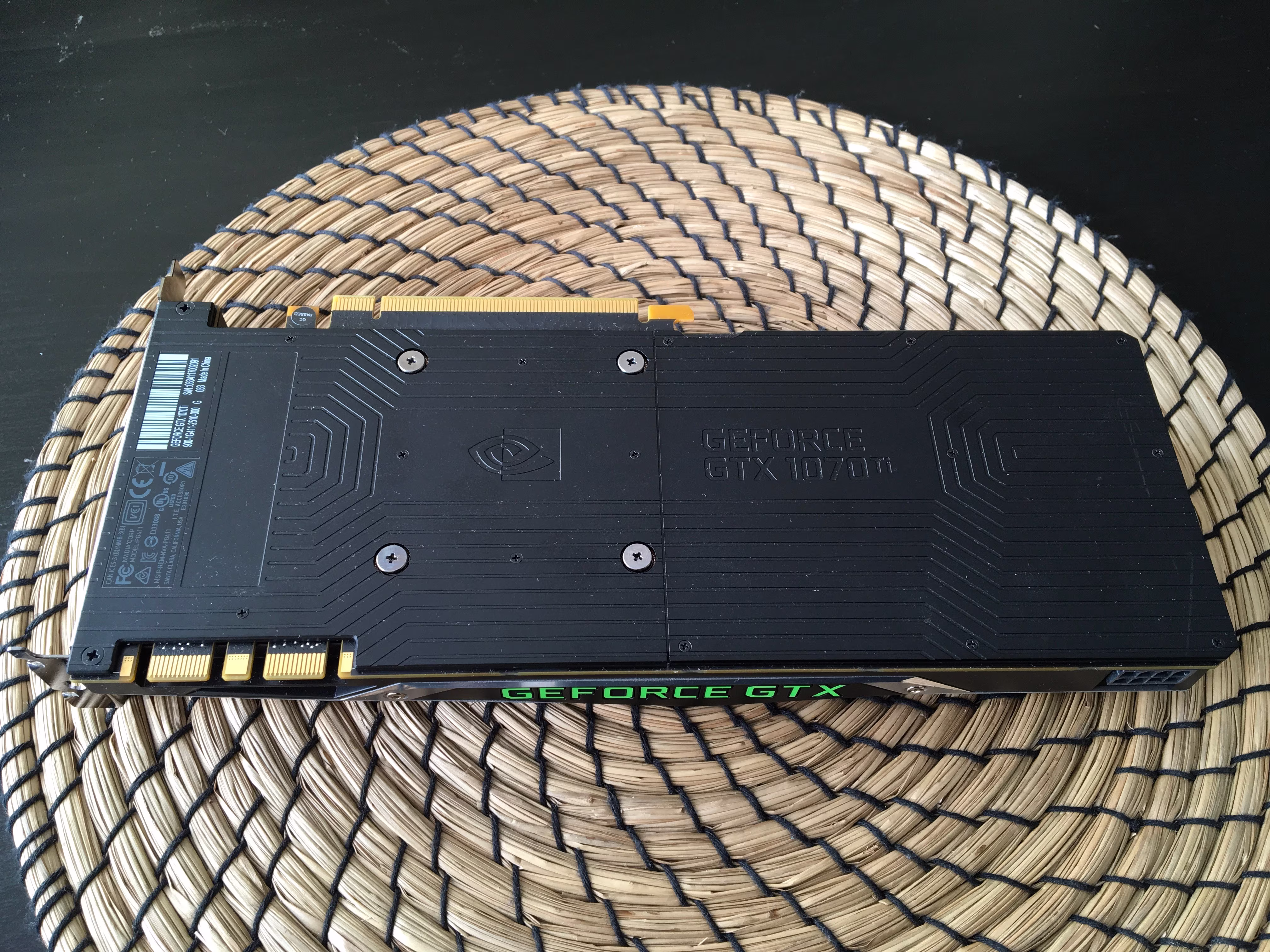

Inspección visual

comparativa_de_edicion_fundador

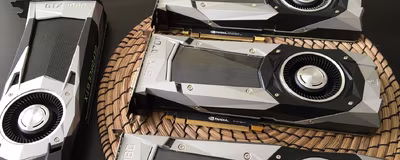

Con la presentación de la GTX 1070 Ti, Nvidia ha dado salida a esos chips que no llegan a ser una GTX 1080 por algún defecto en su fabricación, pero que pueden ser perfectamente aprovechables en tarjetas gráficas inferiores. Es algo totalmente común en la industria de los chips, por lo que nadie debe mirarlo como un producto defectuoso. AMD e Intel también toman estas medidas para aprovechar al máximo los chips cortados de las obleas en las que se poducen.

Esta tarjeta es un clon de la GTX 1080, ligeramente menos potente —en principio, en torno a un 8 %—. Mantiene el sistema de refrigeración por cámara de vapor. Es un tipo especial de refrigeración tipo turbina, aquellas que tienen el cuerpo cerrado y que un único ventilador extra aire de un lado y lo mueve hacia el fondo. El diseño se centra en cámaras estancas con agua purificada en las que la evaporación transporta el calor generado por la tarjeta, y en la parte superior transfiere el calor y al enfriarse se condensa.

El diseño de la GTX 1070 Ti Founders Edition por tanto es igual al de la GTX 1080. Dispone de 8 GB de memoria GDDR5 a 8 GHz, con un chip basado en la arquitectura GP104 utilizado en la GTX 1080, y frecuencias base de 1607 MHz y turbo de 1683 MHz —algo menor que la GTX 1080—, contando con 2432 sombreadores —frente a 2560 de la GTX 1080—. Con la bajada de frecuencia de memoria de 10 a 8 GHz, manteniendo el bus de memoria, su ancho de banda es de 256 GB/s.

Comparativa gráficas GeForce
Característica GeForce GTX 1080 GeForce GTX 1070 Ti GeForce GTX 1070
Chip GP104 GP104 GP104
Sombreadores 2560 2432 1920
Uds textura 160 152 120
Uds renderizado 64 64 64
Velocidad 1607 MHz 1607 MHz 1506 MHz
Turbo 1733 MHz 1683 MHz 1683 MHz
Memoria GDDR5X GDDR5 GDDR5
Tamaño 8 GB 8 GB 8 GB
Bus memoria 256 bits 256 bits 256 bits
Frec memoria 10 GHz 8 GHz 8 GHz
Ancho de banda 320 GB/s 256 GB/s 256 GB/s
Consumo 180 W 180 W 150 W
TFLOPS 8.6 8.1 6.75

Esta tarjeta gráfica dispone de un conector SLI HB, que mejora notablemente la calidad del SLI con respecto a las generaciones anteriores. Está limitado a las tarjetas más potentes de la compañía, a partir de la GTX 1070. En la parte trasera dispone de tres conectores DisplayPort 1.4 y un HDMI 2.0b, eliminando el habitual DVI-D para dejar que haya más espacio para expulsar el calor que genera esta tarjeta de 180 W. Aun así, con la tarjeta se proporciona un adaptador de DisplayPort a DVI para resoluciones de 1080p.

Metodología de análisis de rendimiento gráfico

for_honor

Las pruebas de rendimiento las realizo seleccionando los preajustes ultra siempre que es posible y si dan la opción, aunque en Ashes of the Singularity los pongo en altos para forzar una tasa de fotogramas mayor. Sobre el suavizado, no lo pongo más allá de FXAA para poder compararlo bien con la resolución QHD y 4K, en la que esta última en un monitor estándar de 27 pulgadas sirve de poco o nada poner el suavizado de bordes. También el poner un suavizado de mayor o menor calidad dependerá del tamaño del monitor y la distancia de uso, y puede haber diferencias a la hora de aplicar uno u otro en función de la arquitectura de la tarjeta gráfica.

También desactivo las características específicas de tarjetas de cada marca, como la oclusión ambiental HBAO+ de Nvidia o el PureHair de AMD, por el posible impacto negativo que tengan en las tarjetas de la marca contraria. Las pruebas se han realizado con los controladores GeForce 387.92 instalados.

La toma de valores se coge de los archivos de tiempo de fotograma que generan los juegos, o mediante OCAT, una aplicación de AMD que integra la librería PresentMon de Intel. Esta librería se engancha directamente a la API gráfica que se esté usando —DX11, DX12 o Vulkan, entre otras—, dando medidas muy precisas de los tiempos de fotograma. Analizando los datos del archivo generado mediante un script se puede obtener la tasa de fotogramas, y también estudiar sus resultados en distintas gráficas pasándolos a una hoja de cálculo.

Los valores se toman al menos dos veces por juego, y se cierran todas las aplicaciones y procesos no imprescindibles mientras se ejecutan para asegurar que no hay nada consumiendo tiempo de CPU en segundo plano. También se desactivan las interfaces de Steam, UPlay y Origin para evitar conflictos. Además de mostrar la tasa media de fotogramas, incluyo el percentil 99, que es el mínimo de FPS por encima del cual se pasa el 99 % del tiempo el juego. Generalmente, si baja de 30 FPS el percentil 99 se puede considerar como que la experiencia de juego no será totalmente fluida.

Equipo de prueba

Para las pruebas he escogido varios modelos de procesadores de cuatro y seis núcleos físicos, que básicamente son los que tenía a mano en la oficina, y por tanto no he podido hacerlo con los Kaby Lake. Esos son el Core i5-6400, el Core i5-8400, el Core i7-6700K y un Ryzen 5 1500X. Todos los equipos usan los mismos 16 GB de memoria DDR4 a 3200 MHz, y una placa base Z170, Z370 o B350, acompañados de un monitor P2715Q de Dell con resolución 4K UHD. El equipo de prueba principal es el que monté recientemente con un Core i7-8700K y una Z370, que tenéis resumido a continuación.

Ashes of the Singularity: Escalation

ashes_escalation

Comparativa por procesador

Ashes of the Singularity: Escalation, 1080p, DX11
Core i7-8700K
104.6
65.5
Core i5-8400
93.4
61.5
Core i5-6400
68.8
48.3
Ryzen 5 1500X
66
39.7
Media Percentil 99

Comparativa por GPU DX11

Ashes of the Singularity: Escalation, FHD, DX11
GTX 1080
108.9
65.5
GTX 1070 Ti
104.6
65.5
Media Percentil 99
Ashes of the Singularity: Escalation, QHD, DX11
GTX 1080
96.5
56.8
GTX 1070 Ti
92.3
54.2
Media Percentil 99
Ashes of the Singularity: Escalation, 4K UHD, DX11
GTX 1080
75.6
45.2
GTX 1070 Ti
71.2
42.6
Media Percentil 99

Comparativa por GPU DX12

Ashes of the Singularity: Escalation, FHD, DX12
GTX 1080
116.8
75
GTX 1070 Ti
114.1
77
Media Percentil 99
Ashes of the Singularity: Escalation, QHD, DX12
GTX 1080
102.3
71.7
GTX 1070 Ti
98.7
68.7
Media Percentil 99
Ashes of the Singularity: Escalation, 4K UHD, DX12
GTX 1080
77.1
56.6
GTX 1070 Ti
73.8
54
Media Percentil 99

Hitman

06_hitman

Comparativa por procesador

Hitman, 1080p, DX11
Core i7-8700K
90.3
67.4
Core i5-8400
86.5
57.4
Core i5-6400
74.1
41.4
Ryzen 5 1500X
70.3
38.9
Media Percentil 99

Comparativa por GPU DX11

Hitman, FHD, DX11
GTX 1080
90.5
68.4
GTX 1070 Ti
90.3
67.4
Media Percentil 99
Hitman, QHD, DX11
GTX 1080
88.7
65.3
GTX 1070 Ti
87.6
63.8
Media Percentil 99
Hitman, 4K UHD, DX11
GTX 1080
61.7
47.2
GTX 1070 Ti
55.8
42.4
Media Percentil 99

Comparativa por GPU DX12

Hitman, FHD, DX12
GTX 1070 Ti
91.2
77.1
GTX 1080
90.9
77.8
Media Percentil 99
Hitman, QHD, DX12
GTX 1080
89.4
70.3
GTX 1070 Ti
86.9
66.8
Media Percentil 99
Hitman, 4K UHD, DX12
GTX 1080
57.5
43.4
GTX 1070 Ti
53.9
40.5
Media Percentil 99

Total War: Warhammer

total_war_warhammer

Comparativa por procesador

Total War: Warhammer, 1080p, DX11
Core i5-8400
110.7
78.3
Core i7-8700K
110.2
85.4
Core i5-6400
95.8
53.7
Ryzen 5 1500X
89
49.5
Media Percentil 99

Comparativa por GPU DX11

Total War: Warhammer, FHD, DX11
GTX 1080
118.5
83.6
GTX 1070 Ti
110.2
85.4
Media Percentil 99
Total War: Warhammer, QHD, DX11
GTX 1080
84.2
61.3
GTX 1070 Ti
77.8
60.6
Media Percentil 99
Total War: Warhammer, 4K UHD, DX11
GTX 1080
47
34.3
GTX 1070 Ti
42.9
32.9
Media Percentil 99

Comparativa por GPU DX12

Total War: Warhammer, FHD, DX12
GTX 1080
107.5
66.1
GTX 1070 Ti
105
79.4
Media Percentil 99
Total War: Warhammer, QHD, DX12
GTX 1080
80.7
59.5
GTX 1070 Ti
76.2
59.9
Media Percentil 99
Total War: Warhammer, 4K UHD, DX12
GTX 1080
44.9
33.8
GTX 1070 Ti
41.8
31.9
Media Percentil 99

Deus Ex: Mankind Divided

deus-ex-mankind-divided

Comparativa por procesador

Deus Ex: Mankind Divided, 1080p, DX11
Core i5-6400
72.2
53.5
Core i7-8700K
70.7
55
Core i5-8400
70.4
54
Ryzen 5 1500X
68.6
50.8
Media Percentil 99

Comparativa por GPU DX11

Deus Ex: Mankind Divided, FHD, DX11
GTX 1080
76.8
59
GTX 1070 Ti
70.7
55
Media Percentil 99
Deus Ex: Mankind Divided, QHD, DX11
GTX 1080
52.2
41.2
GTX 1070 Ti
48.1
38.4
Media Percentil 99
Deus Ex: Mankind Divided, 4K UHD, DX11
GTX 1080
27.8
22
GTX 1070 Ti
25.6
20.7
Media Percentil 99

Comparativa por GPU DX12

Deus Ex: Mankind Divided, FHD, DX12
GTX 1080
75.8
58.6
GTX 1070 Ti
68.9
54.3
Media Percentil 99
Deus Ex: Mankind Divided, QHD, DX12
GTX 1080
51.4
40.6
GTX 1070 Ti
46.1
36.3
Media Percentil 99
Deus Ex: Mankind Divided, 4K UHD, DX12
GTX 1080
27
21.7
GTX 1070 Ti
24.8
19.8
Media Percentil 99

The Division

tom-clancys-the-division-listing-thumb-01-ps4-us-1_sged

Comparativa por procesador

The Division, 1080p, DX11
Core i5-8400
98.5
68.5
Core i7-8700K
96.1
61.7
Core i5-6400
95.3
61.3
Ryzen 5 1500X
92.1
57
Media Percentil 99

Comparativa por GPU DX11

The Division, FHD, DX11
GTX 1080
100.8
69
GTX 1070 Ti
96.1
61.7
Media Percentil 99
The Division, QHD, DX11
GTX 1080
72.1
46.3
GTX 1070 Ti
68.6
44.7
Media Percentil 99
The Division, 4K UHD, DX11
GTX 1080
39.9
24.7
GTX 1070 Ti
36.3
20.9
Media Percentil 99

Comparativa por GPU DX12

The Division, FHD, DX12
GTX 1080
102.5
69.2
GTX 1070 Ti
95.6
58.5
Media Percentil 99
The Division, QHD, DX12
GTX 1080
72.4
45.9
GTX 1070 Ti
66.8
38.9
Media Percentil 99
The Division, 4K UHD, DX12
GTX 1080
37.2
23.9
GTX 1070 Ti
36.3
20.9
Media Percentil 99

Gears of War 4

zn-rb

Comparativa por procesador

Gears of War 4, 1080p, DX12
Core i5-8400
129.9
87.9
Core i7-8700K
129.4
87.4
Core i5-6400
102.3
44.2
Media Percentil 99

Comparativa por GPU

Gears of War 4, FHD, DX12
GTX 1080
140.3
92.6
GTX 1070 Ti
129.4
87.4
Media Percentil 99
Gears of War 4, QHD, DX12
GTX 1080
90.2
74.1
GTX 1070 Ti
83.5
68.7
Media Percentil 99
Gears of War 4, 4K UHD, DX12
GTX 1080
46
38.7
GTX 1070 Ti
42.5
35.3
Media Percentil 99

DiRT Rally

dirt_rally

Comparativa por procesador

DiRT Rally, 1080p, DX11
Core i7-8700K
184.7
155.3
Core i5-8400
176.6
130.2
Core i5-6400
151.4
105.2
Ryzen 5 1500X
127.1
90
Media Percentil 99

Comparativa por GPU

DiRT Rally, FHD, DX11
GTX 1080
195.2
156.4
GTX 1070 Ti
184.7
155.3
Media Percentil 99
DiRT Rally, QHD, DX11
GTX 1080
149.5
119.7
GTX 1070 Ti
131.9
111.6
Media Percentil 99
DiRT Rally, 4K UHD, DX11
GTX 1080
80.8
71.2
GTX 1070 Ti
73.3
64.7
Media Percentil 99

The Witcher 3

the_witcher_3

Comparativa por procesador

The Witcher 3, 1080p, DX11
Core i5-8400
94.4
75
Core i5-6400
93.3
73.1
Core i7-8700K
93
75.2
Ryzen 5 1500X
89.3
66.9
Media Percentil 99

Comparativa por GPU

The Witcher 3, FHD, DX11
GTX 1080
102
82
GTX 1070 Ti
93
75.2
Media Percentil 99
The Witcher 3, QHD, DX11
GTX 1080
74.3
62.3
GTX 1070 Ti
68.8
56.9
Media Percentil 99
The Witcher 3, 4K UHD, DX11
GTX 1080
42.9
35.6
GTX 1070 Ti
39.5
33.8
Media Percentil 99

For Honor

fh-screenshot-03-full_255363

Comparativa por procesador

For Honor, 1080p, DX11
Core i7-8700K
151
117.6
Core i5-6400
149.1
107.9
Core i5-8400
148.9
110.5
Ryzen 5 1500X
148.5
112.9
Media Percentil 99

Comparativa por GPU

For Honor, FHD, DX11
GTX 1080
159.8
125.3
GTX 1070 Ti
151
117.6
Media Percentil 99
For Honor, QHD, DX11
GTX 1080
102.3
80.3
GTX 1070 Ti
95.1
74.3
Media Percentil 99
For Honor, 4K UHD, DX11
GTX 1080
52.7
39.9
GTX 1070 Ti
47.1
35.8
Media Percentil 99

Ghost Recon Wildlands

ghost-recon-wildlands

Comparativa por procesador

Ghost Recon Wildlands, 1080p, DX11
Core i5-6400
58.9
48.3
Core i5-8400
58.7
47.2
Core i7-8700K
58.6
47.1
Ryzen 5 1500X
55.7
44.6
Media Percentil 99

Comparativa por GPU

Ghost Recon Wildlands, FHD, DX11
GTX 1080
62.4
50.9
GTX 1070 Ti
58.6
47.1
Media Percentil 99
Ghost Recon Wildlands, QHD, DX11
GTX 1080
48.6
38.5
GTX 1070 Ti
45.2
36
Media Percentil 99
Ghost Recon Wildlands, 4K UHD, DX11
GTX 1080
29.2
21.3
GTX 1070 Ti
27.2
20.4
Media Percentil 99

Warhammer 40 000: Dawn of War III

dow3

Comparativa por procesador

Dawn of War III, 1080p, DX11
Core i7-8700K
128.1
106.2
Core i5-8400
117.4
85.2
Core i5-6400
95.5
60
Ryzen 5 1500X
78.1
63.6
Media Percentil 99

Comparativa por GPU

Dawn of War III, FHD, DX11
GTX 1080
134.8
114.2
GTX 1070 Ti
128.1
106.2
Media Percentil 99
Dawn of War III, QHD, DX11
GTX 1080
91.6
76
GTX 1070 Ti
86.6
72.8
Media Percentil 99
Dawn of War III, 4K UHD, DX11
GTX 1080
48.9
42
GTX 1070 Ti
45.2
39.1
Media Percentil 99

Temperaturas, ruido y overclocking

0_img_1265

Esta tarjeta de referencia de Nvidia cuenta con el habitual sistema de refrigeración tipo turbina que usa la compañía, e incluye cámara de vapor para mejorar las temperaturas. Según juego, la GTX 1070 Ti Founders Edition permite obtener al menos un 8 a 10 % de rendimiento adicional al subir las frecuencias, lo que la sitúa en la órbita de la GTX 1080. Se puede conseguir otros 200 MHz adicionales y la memoria se puede subir 1000 MHz, con un rendimiento que no es estable en todos los juegos.

Finalmente todas las pruebas de subida de este análisis las he hecho con +185 MHz de frecuencia base y +800 MHz de frecuencia de memoria. Se podría afinar mucho más, pero es suficiente para comprobar el rendimiento con la tarjeta gráfica subida.

BaseOC adicionalIncremento
Frec. base1607179211.5 %
Frec. turbo1683186810.9 %
Frec. turbo máx.189820839.7 %
Vel. VRAM8 000 MHz8 800 MHz10.0 %

La arquitectura Pascal está demostrando estar parcialmente restringida por el ancho de banda de la memoria en algunos juegos, y solo con subir los 800 MHz a la memoria la ganancia de rendimiento se sitúa en torno a un 5 %. También he probado el OC por separado entre memoria y GPU, en el mismo equipo de prueba usado en el resto del análisis.

En el caso de la primera prueba que suelo hacer a 1080p para ver cómo afecta el OC por separado de la GPU y de la memoria. El procesador elegido, Core i7-8700K, no limita a la tarjeta gráfica.

Total War: Warhammer (DX11)FPSMejora (%)
Base (1607 MHz)110.2
OC de GPU con Afterburner (+185 MHz)116.65.8 %
Memoria (+800 MHz)115.34.6 %
Ambos (CPU y GPU subidas)122.811.3 %

The Division es un juego bastante menos dependiente de la potencia del procesador, y se nota al subirlo.

The DivisionFPSMejora (%)
Base (1607 MHz)96.1
OC de GPU con Afterburner (+185 MHz)99.93.9 %
Memoria (+800 MHz)100.34.3 %
Ambos (CPU y GPU subidas)105.910.1 %

La ganancia de rendimiento se sitúa en torno al 10 %, que es suficiente para poner a esta tarjeta gráfica en la línea de potencia de la GTX 1080, e incluso llega a superarla.

La GPU funciona a unas temperaturas altas, pero no muy altas. Normalmente se situaría en los 82 ºC con los ventiladores a 2150 RPM, y en pruebas de carga completa alcanza los 86 ºC con el ventilador a 2500 RPM, pero no es para nada lo habitual en juegos, incluso los exigentes. En el fondo es el mismo chip que el usado en la GTX 1080, con mismo consumo máximo de 180 W, aunque al subirlo puede llegar más a la órbita de los 220 W. El ruido máximo que alcanza son unos 43 dB, aunque en un funcionamiento normal en un juego más bien se situará sobre los 38 dB, que es un ruido más que aceptable. No es silenciosa, pero tampoco ruidosa.

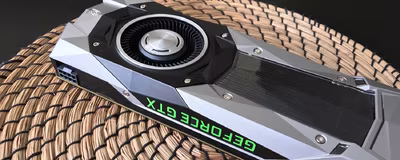

Conclusión

gtx_1070_ti

Desde que realicé las pruebas de esta GTX 1070 Ti edición fundador a finales de diciembre —escribo el análisis con tres semanas de retraso, por una serie de motivos de carga laboral— han surgido dos graves vulnerabilidades que afectan a los procesadores usados para las pruebas, Meltdown (Intel) y Spectre (Intel y AMD). Son ataques de análisis de canal lateral. Puesto que la GTX 1070 Ti ya la había devuelto, no he podido volver a pasarle las pruebas con los parches de BIOS y sistemas operativo instalados.

Los resultados con un Core i7-8700K, según lo visto en diversos medios y que podéis buscar en Google—, no van a cambiar con los parches. El más afectado podría ser el Core i5-6400, así como el Core i5-8400 en algún juego como The Witcher 3 y DiRT Rally que sean dependiente de la CPU y generen una alta tasa de fotogramas, pero en general no se ve afectado en gran medida, o no al menos superando el habitual margen de error habitual entre pruebas en la mayoría de juegos. Pido disculpas si a alguien le parece que esto pueda invalidar los resultados, pero no puedo volver a pasar las pruebas sin la tarjeta gráfica —esto me pasa por no haber publicado el análisis en diciembre—, pero aseguro que los resultados con el Core i7-8700K no se ven afectados, que son los que importan.

Entrando a analizar la tarjeta gráfica en sí, su potencia se queda en torno a un 8 % por debajo de la GTX 1080, por lo que con cierta subida de la GPU y memoria se puede conseguir recortar distancias y ponerla al mismo nivel. Es un ejemplo del tipo de tarjeta gráfica que saca Nvidia para sacar de sus almacenes los chips gráficos que no llegan a ser una tarjeta gráfica superior, pero que por volumen pueden proporcionarlos para crear un modelo de tarjeta gráfica nueva. La presentación de esta tarjeta gráfica fue un indicio de que la compañía no tardará en presentar nuevos modelos basados en una nueva arquitectura, aunque seguramente haya que esperar al menos hasta la primavera para verlos —y AMD no es que esté presionando para Nvidia las saque más rápido—.

La tarjeta, en su modelo de referencia, tiene temperaturas normales para lo que son estas tarjetas de Nvidia y un nivel de ruido bueno, por lo que los modelos personalizados serán bastante mejores en ambos apartados con las soluciones personalizadas de cada fabricante. El tema importante a la hora de decidir comprar una GTX 1070 Ti o una GTX 1080 es el precio. Si veis una 1070 Ti por un 8 % menos o más que la GTX 1080 más barata que veais, es buena compra. Generalmente la diferencia de precio será mayor, aunque en este momento vuelve a haber un desabastecimiento de tarjetas gráficas que vuelve a afectar a los precios. No hay casi modelos de GTX 1070 Ti en este comienzo de 2018, y los precios de la GTX 1080 se sitúan ahora mismo más hacia los 600 euros.

En definitiva, la GTX 1070 Ti ocupa un hueco intermedio de precio entre la GTX 1070 y la GTX 1080, pero con una potencia bastante más cercana a la GTX 1080.
