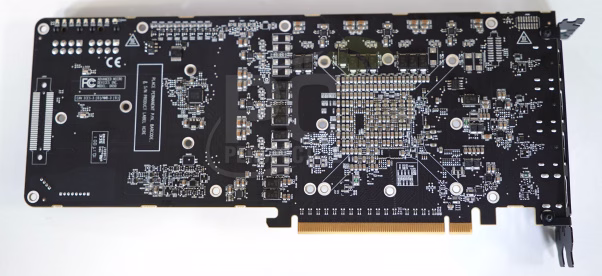

Muestran la PCB de la Radeon Vega Frontier y su GPU de gran tamaño [act.]

Bueno, una noticia más de AMD, que se las arregla bastante bien para que se hable más de ella que de su competencia. En esta ocasión, tras los resultados en juegos de la Radeon Vega Frontier llega un desmontaje de la tarjeta, que muestra su interior y arroja algunas curiosidades.

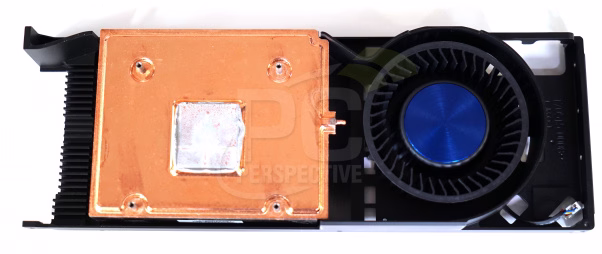

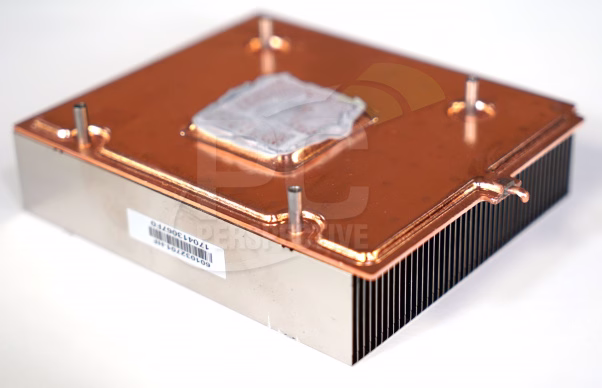

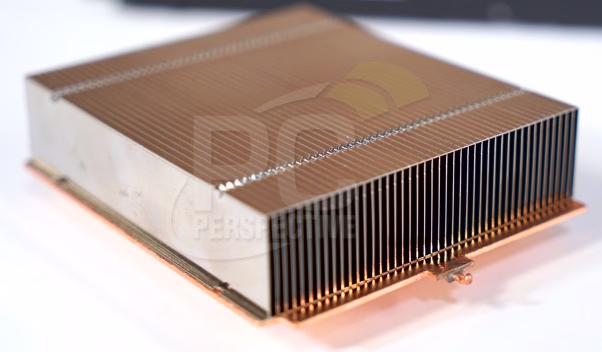

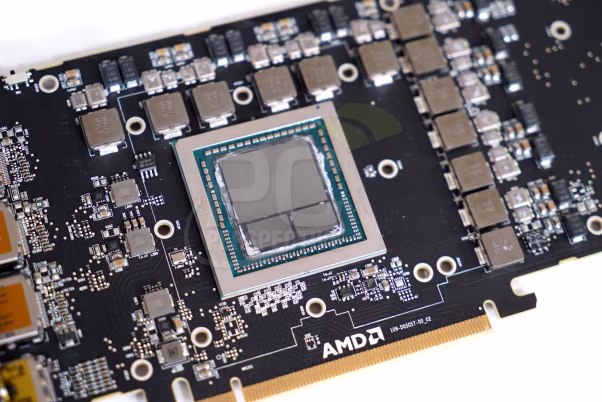

El dato más importante es el tamaño de la GPU en sí. Según lo medido, la pastilla principal —el chip Vega en sí, fabricado en un nodo de 14 nm— mide 564 mm² o 27.85 x 20.25 mm, mientras que el paquete tiene 47.3 x 47.3 mm, o 2237 mm². También se puede ver en las imágenes el disipador utilizado, con base de cobre y aletas de aluminio, los reguladores de voltaje y los apilamientos de memoria HBM2.

El chip Vega es algo más pequeño que el GP100 de Nvidia, que tiene una superficie de 610 mm², pero el GP102 —usado en la GTX 1080 Ti— tiene solo 471 mm² y el GP104 de la GTX 1080 tiene 314 mm² —que posiblemente las versiones venidas a menos de Vega mantengan el mismo tamaño, incluidas las que compitan en juegos con esta— aunque el GV100 de arquitectura Volta tiene 815 mm², y eso que está fabricado a 12 nm en vez de a 16 nm. AMD usa una superficie en torno a un 20 % y 94 % mayor que los chips contra los que va a competir.

Vía: PC Perspective.
